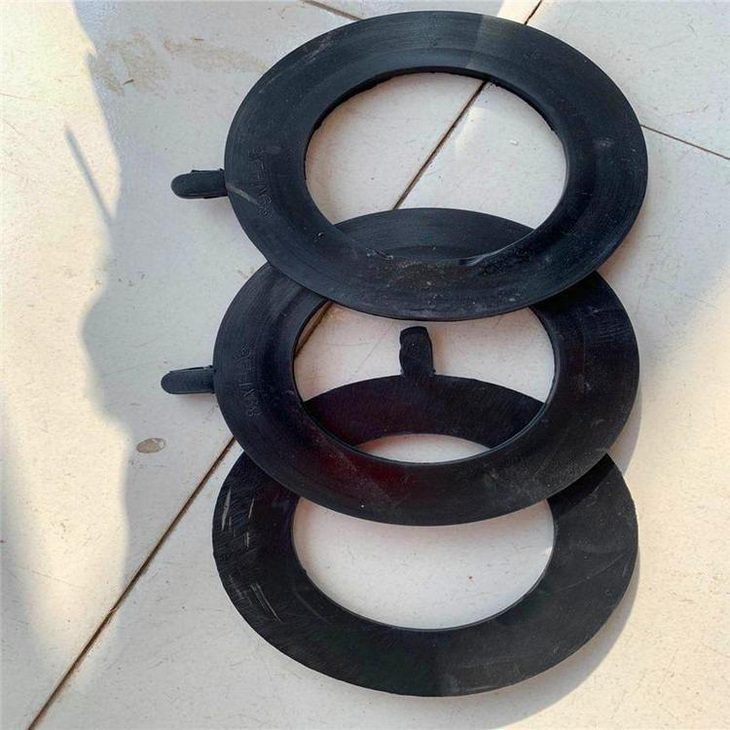

Mô tả Gioăng mặt bích chịu dầu NBR 100A bích JIS
| Mặt bích tiêu chuẩn | JIS B 2404 |
| Vật liệu | Cao su NBR |
| Phân loại gasket | JIS 5K, JIS 10K, JIS 16k, JIS 20k, JIS 30K, RF (Raised Face Flange), FF (Full Face) |
| Kích thước sản phẩm | Xem bảng RF và FF ở dưới. Chiều dày 2mm, 3mm, 5mm tùy theo khách hàng |
| Đặc tính vật liệu | Gioăng mặt bích cao su NBR đàn hồi, làm kín tốt, có khả năng kháng dầu, làm việc dưới 120 độ C. |
| Ứng dụng | Gioăng mặt bích NBR được sử dụng trong các hệ thống đường ống dẫn nước, xăng dầu, dầu mỏ, và các loại dầu khác |
| Màu sắc | Màu đen |
| Tỉ trọng | 1,4 G/cm3 |
Phân biệt Gioăng mặt bích chịu dầu NBR 100A bích JIS FF và JIS RF
Gioăng mặt bích chịu dầu NBR 100A bích JIS RF (Ring Face)
Gioăng gasket RF lắp ở bên trong chu vi của lỗ của mặt bích thép nên có đường kính ngoài nhỏ hơn so với gioăng gasket FF, biên dạng đơn giản hơn.
| Gioăng Gasket JIS RF | Đường kính trong (mm) | Đường kính ngoài (mm) |
| Gioăng mặt bích chịu dầu NBR 100A bích JIS 5K RF | 115 | 149 |
| Gioăng mặt bích chịu dầu NBR 100A bích JIS 10K RF | 115 | 159 |
| Gioăng mặt bích chịu dầu NBR 100A bích JIS 10K Thin RF | 115 | 163 |
| Gioăng mặt bích chịu dầu NBR 100A bích JIS 16K RF | 115 | 165 |
| Gioăng mặt bích chịu dầu NBR 100A bích JIS 20K RF | 115 | 165 |
| Gioăng mặt bích chịu dầu NBR 100A bích JIS 30K RF | 115 | 173 |
Gioăng mặt bích chịu dầu, chịu nhiệt cao su NBR 100A bích JIS FF (Full Face)
Gioăng gasket FF bao trùm cả khu vực lỗ của mặt bích thép nên đường kính ngoài to hơn, trên gasket có các lỗ để bắt bù lông xuyên qua.
| Gioăng mặt bích NBR JIS FF | Đường kính trong (mm) | Đường kính ngoài (mm) | Số lỗ trên mặt bích | Kích thước lỗ |
| Gioăng mặt bích chịu dầu, chịu nhiệt cao su NBR 100A bích JIS 5K FF | 115 | 200 | 8 | 19 |
| Gioăng mặt bích chịu dầu, chịu nhiệt cao su NBR 100A bích JIS 10K Và 10K Thin FF | 115 | 210 | 8 | 19 |
| Gioăng mặt bích chịu dầu, chịu nhiệt cao su NBR 100A bích JIS 16K FF | 115 | 225 | 8 | 23 |
Tham khảo thêm kích thước, tiêu chuẩn của các loại gioăng chịu dầu NBR bích JIS, gioăng gasket teflon ptfe dùng cho các mặt bích, đường ống theo tiêu chuẩn JIS 2404 tại: https://gioanggasket.com/danh-muc/gioang-mat-bich-gasket-jis-b-2404/. Ngoài ra chúng tôi gia công, cắt lẻ các gioăng gasket mặt bích theo các tiêu chuẩn khác, theo bản vẽ và theo mẫu.
